複雑な内部構造（UX50）

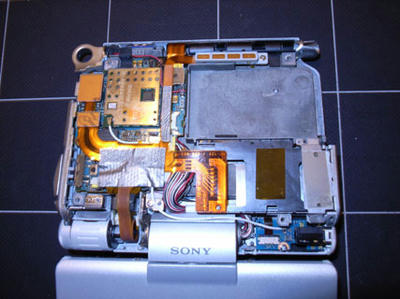

電池交換のときと同じように裏蓋をはずした。
右上が電池が収まるところ。この写真では電池はずし済み。
ここまでは困難なことはない。問題はこの後。
ここから見えているネジを全部はずしていく。
ネジは１０本はずした。
フレキシブルケーブルが多く、細心の注意を必要とする。
ピンセットは必須。

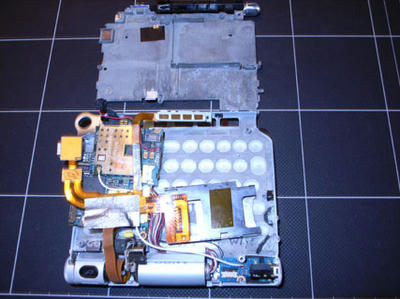

かなり分解したところ。正直戻すのが辛いかもしれない。
こんな複雑な構造は僕としては予想外。
値段が高め設定なのも理解できる。
大量生産向きな構造ではないかも。
ネジの位置や、はずしたケーブルは詳細をメモしておく必要がある。
基板の裏側には「SONY Hand Held Engine」がある。

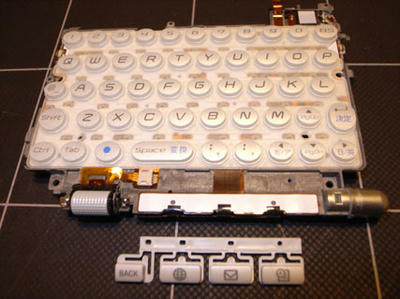

やっとの思いでキーボードとハードウェアボタンに辿り着いた。
ハードウェアボタンを入れ替えようと思ったがパーツは一体型。
左下にあるのがジョグパーツ。

ふぅ・・・次回に続きます・・・（汗

注意：決してマネしないでください。すべて自己責任です。
